Descripción del producto:
Máquina de fabricación de tubos de PVC calibre PVC, tuberías de drenaje y suministro de agua de UPVC, tubería de conducción eléctrica, etc.
Detalles de producto:
La composición de la máquina de tubos de pvc:
1.La máquina de tubos de pvc está compuesta por un sistema de control, una extrusora, un cabezal de la máquina, un sistema de enfriamiento de modelado, un tractor, un dispositivo de corte planetario y un marco giratorio. Cada línea de producción de tubos tiene dos extrusoras. Una de las extrusoras principales utiliza bujes de transporte potentes y tornillos de alta eficiencia, y la otra extrusora más pequeña se utiliza para extruir la línea de marcado.
2. El tornillo de la extrusora utiliza una sección de barrera y una sección de mezcla, y el cilindro tiene una nueva ranura. Todos estos nuevos diseños tienen como objetivo aumentar el efecto de plastificación y mezcla. La herramienta de membrana de canasta de HDPE (PP, ABS) especialmente diseñada hace que la temperatura de disolución sea más baja, tiene un buen efecto de mezcla, baja presión de cabeza y una buena salida estable.
3. Adopción de un sistema de enfriamiento y dimensionamiento especialmente diseñado, que utiliza la circulación de agua para enfriar las materias primas de HDPE (PP, ABS), adecuado para el enfriamiento de las materias primas mencionadas anteriormente. El diseño especial puede tener un diámetro y una redondez estables, lo que puede ser adecuado para las necesidades de producción de tuberías de paredes gruesas. La caja de dimensionamiento de vacío especialmente diseñada puede garantizar una redondez y un tamaño de diámetro estables, y el sistema de control de velocidad se utiliza para estabilizar la velocidad de tracción.
4. Toda la línea de producción adopta un control PLC y un panel de control de pantalla LCD, que es fácil y conveniente de operar. La extrusora de código de color se puede agregar para hacer que la tubería producida tenga una línea de código de color.
Parámetro técnico principal:
Rango de diámetro (mm) | Modelo de extrusora | Potencia del motor principal (KW) | Max. Capacidad (KG / H) | Max. Velocidad de arrastre (m / min.) |
16-40 doble | SJSZ51 / 105 | 18,5 AC | 150 | 10 |
20-63Dual | SJSZ65 / 132 | 37 AC | 250 | 15 |
20-63 | SJSZ51 / 105 | 18,5 AC | 120 | 15 |
50-160 | SJSZ65 / 132 | 37 AC | 250 | 8 |
75-160Dual | SJSZ80 / 188 | 110 AC | 450 | 6 |
63-200 | SJSZ65 / 132 | 37 AC | 250 | 3.5 |
110-315 | SJSZ80 / 156 | 55 AC | 450 | 3 |
315-630 | SJSZ92 / 188 | 110 AC | 800 | 1.2 |
Detalles de la máquina principal:
extrusora de tornillo de plástico (tornillo doble) | tenemos muchos modelos de extrusoras de doble husillo especiales para elegir. Adopta una estructura de tornillo especialmente diseñada, que puede calentar, plastificar polvo de PVC y extruir tuberías de manera uniforme. (1) Marca del motor: Siemens (2) Marca del inversor: Delta (3) Marca del contactor: Siemens (4) Marca del relé: Omron (5) Marca del interruptor: Schneider (6) Material del tornillo y el cilindro: 38CrMoAlA. (7) Método de calentamiento: calentamiento de cerámica o aluminio fundido |  |
Molde | El molde está hecho de acero de aleación de alta calidad, el canal de flujo interno está cromado y altamente pulido, que es resistente al desgaste y a la corrosión; Con la manga de tamaño especial, la velocidad de producción del producto es alta y la superficie de la tubería es buena. (1) Material: 40GR (2) Tamaño: personalizado |  |
Tanque de calibración y enfriamiento | El tanque de calibración y enfriamiento puede calibrar y enfriar la tubería de PVC del molde. (1) Potencia de la bomba de vacío: 4 kw (2) Potencia de la bomba de agua: 2,2 kw * 2 (3) Refrigeración por pulverización: boquilla ABS; Tubería de acero inoxidable (4) Material de acero inoxidable: 1Cr18NiTi (5) Diámetro del tanque: personalizado (6) Longitud del tanque: 6 m |  |
Máquina de arrastre | La máquina de arrastre puede transportar tubos de PVC a la máquina cortadora. (1) Potencia de transporte: 1,5 kw (2) Tipo de sujeción: Sujeción neumática (3) Transductor: Transductor Siemens (4) Tipo de vía de transporte: Bloque de plástico (5) Longitud de sujeción efectiva 1800 mm |  |
Maquina de cortar | La máquina cortadora especial para tubería de PVC adopta un dispositivo de sujeción giratorio, es adecuada para diferentes diámetros de tubería y evita el problema de cambiar con frecuencia el dispositivo de sujeción. (1) Potencia del motor de corte: 1,5 kw (2) Alcance de corte: personalizado (3) Medios de control: control neumático |  |
Apilador | Se utiliza para sujetar tuberías y puede descargar tuberías automáticamente. (1) Longitud: 6000 mm (2) Material: acero inoxidable (3) Método de descarga: Descarga neumática |  |

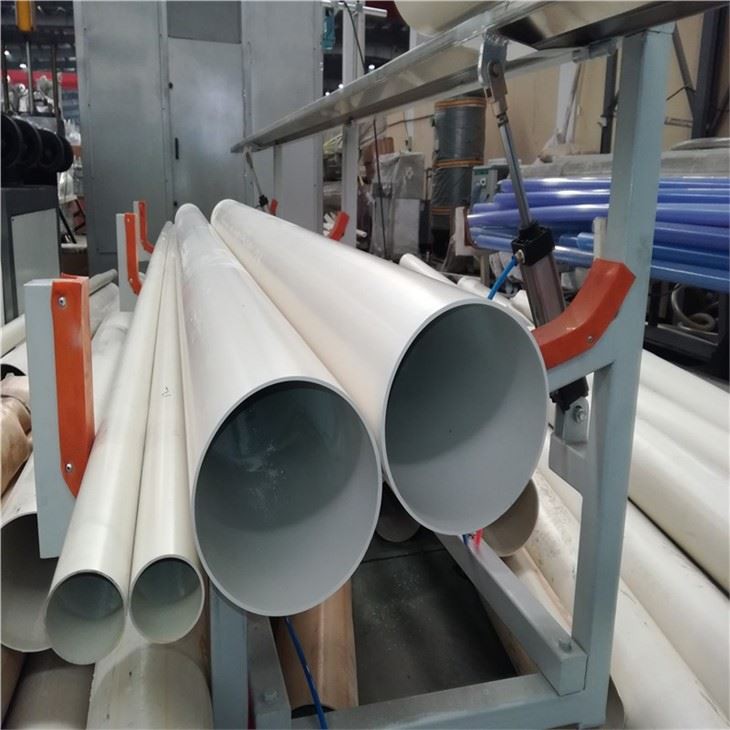

Los productos finales:
